¿Cuál es la estructura interna de una batería de litio de drones?

Como proveedor experimentado de baterías de litio de drones, he sido testigo de primera mano de la rápida evolución de esta tecnología. Los drones se han vuelto omnipresentes en diversas industrias, desde fotografía aérea y videografía hasta agricultura, topografía e incluso servicios de entrega. En el corazón de estas notables máquinas voladoras se encuentra la batería de litio de drones, una fuente de energía sofisticada que permite a los drones llevar a los cielos y realizar sus tareas con precisión y eficiencia. En esta publicación de blog, profundizaré en la estructura interna de una batería de litio de drones, explorando sus componentes, cómo funcionan juntos y por qué comprender esta estructura es crucial tanto para los entusiastas de los drones como para los profesionales.

Los conceptos básicos de las baterías de litio

Antes de sumergirnos en la estructura interna de una batería de litio de drones, entendamos primero los conceptos básicos de las baterías de litio en general. Las baterías de litio son baterías recargables que usan iones de litio como portadores de carga primarios. Son conocidos por su alta densidad de energía, larga vida útil del ciclo y una tasa de auto -descarga relativamente baja en comparación con otros tipos de baterías recargables, como las baterías de níquel - cadmio (NICD) e níquel -hidruro de metal (NIMH).

El principio fundamental detrás de una batería de litio es el movimiento de los iones de litio entre el ánodo y el cátodo durante los procesos de carga y descarga. Cuando se carga la batería, se extraen iones de litio del cátodo e se insertan en el ánodo. Durante la descarga, los iones de litio retroceden del ánodo al cátodo, liberando energía eléctrica en el proceso.

Componentes de una batería de litio para drones

1. Ánodo

El ánodo es uno de los componentes clave de una batería de litio de drones. Por lo general, está hecho de grafito, una forma de carbono que puede intercalar (insertar) iones de litio durante el proceso de carga. El grafito tiene una estructura en capas, que permite que los iones de litio se muevan fácilmente entre las capas. Cuando se carga la batería, los iones de litio se sienten atraídos por el ánodo y se incrustan dentro de las capas de grafito. Este proceso se conoce como intercalación. Durante la descarga, los iones de litio se intercalan desde el ánodo y se mueven hacia el cátodo.

2. Cátodo

El cátodo es otro componente crítico de la batería. Por lo general, está hecho de un compuesto de óxido de metal de litio, como el óxido de cobalto de litio (LiCoo₂), el óxido de manganeso de litio (Limn₂o₄) o el fosfato de hierro de litio (LifePo₄). La elección del material del cátodo depende de varios factores, incluida la densidad de energía deseada, la potencia de salida, la seguridad y el costo. Por ejemplo, los cátodos de óxido de cobalto de litio ofrecen una alta densidad de energía, lo que los hace adecuados para aplicaciones donde se requieren largos tiempos de vuelo. Por otro lado, los cátodos de fosfato de hierro de litio son conocidos por su excelente seguridad y vida en ciclo de larga duración, lo que los convierte en una opción popular para los drones que necesitan operar en entornos hostiles.

3. Electrolito

El electrolito es un medio conductor que permite que los iones de litio se muevan entre el ánodo y el cátodo. Por lo general, es un líquido o un gel, como una sustancia que contiene sales de litio disueltas en un disolvente orgánico. El electrolito juega un papel crucial en el rendimiento de la batería, ya que debe proporcionar una alta conductividad iónica mientras se mantiene la estabilidad química. Además, también debe evitar el crecimiento de las dendritas de litio, que son estructuras de aguja que pueden formarse en el ánodo durante la carga y causar circuitos cortos, lo que lleva a una falla de la batería o incluso a los peligros de seguridad.

4. Separador

El separador es una membrana delgada y porosa que se coloca entre el ánodo y el cátodo. Su función principal es evitar el contacto directo entre los dos electrodos, lo que podría causar un circuito corto. Al mismo tiempo, el separador debe permitir que los iones de litio pasen libremente. Por lo general, está hecho de un material polímero, como polietileno (PE) o polipropileno (PP), que tiene una excelente estabilidad química y mecánica.

5. Sistema de gestión de baterías (BMS)

El sistema de gestión de la batería es un componente esencial de una batería de litio de drones. Es responsable de monitorear y controlar el rendimiento de la batería, asegurando su seguridad y longevidad. El BMS realiza varias funciones, incluyendo:

• Equilibrio celular: Asegurar que cada celda en el paquete de baterías tenga el mismo estado de carga, lo que ayuda a evitar la carga excesiva o por debajo de la carga de celdas individuales.
• Over - carga y sobre - protección de descarga: Monitoreo de los niveles de voltaje y corriente de la batería para evitar la carga excesiva y la descarga excesiva, lo que puede dañar la batería y reducir su vida útil.
• Monitoreo de temperatura: Hacer un seguimiento de la temperatura de la batería para evitar el sobrecalentamiento, lo que también puede provocar problemas de degradación y seguridad de la batería.

Cómo funcionan los componentes juntos

Cuando se está cargando una batería de litio de drones, se conecta una fuente de alimentación externa a la batería. El cargador suministra energía eléctrica, lo que hace que los iones de litio se muevan del cátodo al ánodo a través del electrolito. El separador permite que los iones pasen mientras evita que los electrodos entren en contacto directo. El BMS monitorea el proceso de carga, asegurando que la batería se cargue dentro de los límites seguros.

Durante la descarga, cuando el dron está en uso, los iones de litio retroceden del ánodo al cátodo a través del electrolito. Este movimiento de iones crea una corriente eléctrica que alimenta los motores de los drones y otros componentes electrónicos. El BMS continúa monitoreando el rendimiento de la batería, proporcionando información como el nivel de carga restante y la temperatura de la batería.

Importancia de comprender la estructura interna

Comprender la estructura interna de una batería de litio de drones es crucial por varias razones. Para los entusiastas de los drones, les permite tomar decisiones informadas al elegir una batería para sus drones. Pueden considerar factores como el material del cátodo, la densidad de energía y la presencia de un BMS confiable para garantizar que obtengan una batería que satisfaga sus necesidades específicas.

Para los profesionales de la industria de drones, como operadores de drones y fabricantes, el conocimiento de la estructura interna de la batería es esencial para la gestión y el mantenimiento adecuados de la batería. Pueden tomar medidas para optimizar el rendimiento de la batería, extender su vida útil y garantizar la seguridad de sus operaciones.

Productos relacionados

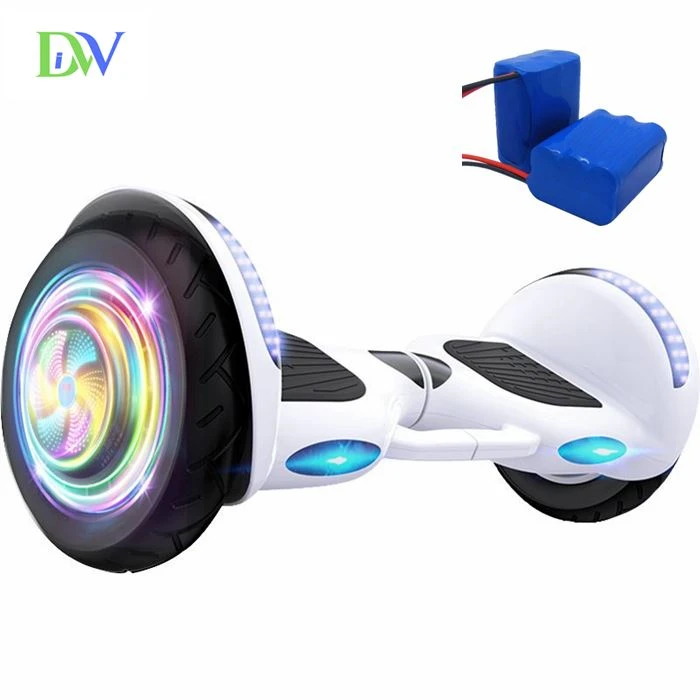

Si está interesado en otros tipos de baterías de litio, también ofrecemos una gama de productos, que incluyenBalance de la batería de litio del coche,24V 200AH LIFEPO4 BATERÍA, yBatería de litio para sillas de ruedas eléctrica. Estas baterías están diseñadas con los mismos componentes de alta calidad y tecnología avanzada que nuestras baterías de litio de drones, asegurando un rendimiento confiable y una larga vida útil.

Contáctenos para obtener adquisiciones

Ya sea que sea un aficionado que busca una batería de alto rendimiento para su dron o un profesional que necesita un suministro de batería a gran escala, estamos aquí para ayudarlo. Nuestro equipo de expertos puede proporcionarle información detallada sobre nuestros productos, ayudarlo a elegir la batería adecuada para su aplicación y ofrecer precios competitivos y un excelente servicio al cliente. Si está interesado en comprar nuestras baterías de litio de drones o cualquiera de nuestros otros productos, no dude en contactarnos para una discusión de adquisiciones. Esperamos trabajar con usted para satisfacer sus necesidades de energía.

Referencias

• Linden, D. y Reddy, TB (2002). Manual de baterías. McGraw - Hill.
• Goodenough, JB y Kim, Y. (2010). Desafíos para las baterías LI recargables. Química de materiales, 22 (3), 587 - 603.
• Arora, P. y Zhang, Z. (2004). Separadores de baterías. Chemical Reviews, 104 (10), 4419 - 4462.
